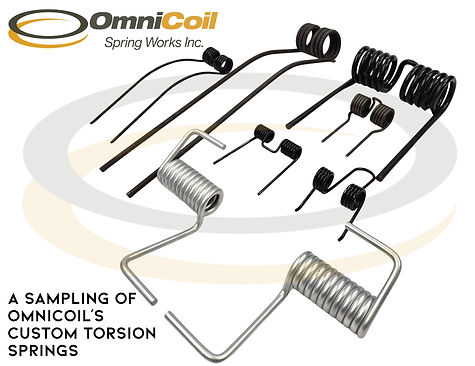

Fabricant de ressorts de torsion doubles sur mesure
Ressorts de torsion doubles de précision conçus pour un couple équilibré, une capacité de charge accrue et des performances de rotation fiables pour les applications OEM et industrielles exigeantes.
OmniCoil Spring Works Inc. conçoit et fabrique des ressorts de torsion doubles sur mesure, offrant une force de rotation équilibrée, une capacité de charge accrue, une stabilité améliorée et une durabilité optimale. Que vous ayez besoin d'un prototype, d'un ressort de remplacement ou d'une production OEM en grande série, notre équipe expérimentée vous accompagne dans la conception et la fabrication de vos ressorts afin de vous proposer des solutions de ressorts de torsion doubles parfaitement adaptées à vos exigences en matière de couple, de dimensions et d'application.
✅ Certifié ISO 9001:2015
✅ Ressorts conçus sur mesure
✅ Du prototype à la production
✅ Fabriqué au Canada
Ressorts de torsion et ressorts de torsion doubles pour les industries du monde entier
Les ressorts de torsion doubles sont des ressorts de rotation de précision composés de deux spires reliées par un pont central. Cette configuration à double spire permet une répartition plus uniforme du couple, offrant ainsi un meilleur équilibre, une plus grande stabilité et une force de rotation supérieure à celle d'un ressort de torsion simple classique.
Les ressorts de torsion doubles sont couramment utilisés pour les applications exigeant un mouvement synchronisé, une capacité de couple accrue et une force constante lors de cycles de fonctionnement répétés. Leur conception équilibrée les rend idéaux pour les mécanismes où la fiabilité, l'encombrement et la performance à long terme sont essentiels.
Chez OmniCoil Spring Works Inc., nous fabriquons des ressorts de torsion doubles sur mesure, adaptés aux exigences spécifiques de chaque application : couple de sortie, angle de rotation, configuration des bras, dimensions, choix des matériaux et environnement d’utilisation. Du développement du prototype à la production en série, notre équipe vous apporte l’expertise et le soutien technique nécessaires pour vous fournir des solutions fiables de ressorts de torsion doubles, conçues pour les applications les plus exigeantes.
Pourquoi choisir des ressorts de torsion doubles sur mesure ?
Lorsqu'une application requiert un couple plus important, une stabilité améliorée ou une force de rotation équilibrée, un ressort de torsion double est souvent la solution privilégiée.
Demander un devis
-
Capacité de couple supérieure à celle d'un ressort de torsion simple comparable
-
Répartition équilibrée de la force entre les deux corps de bobine
-
Stabilité améliorée pendant le fonctionnement
-
Concentration de contraintes réduite pour une durée de vie plus longue
-
Conceptions de jambes et de ponts personnalisées
-
Convient pour la production de prototypes, de petites séries et de grandes séries.
Demander un devis
-
mécanismes automobiles
-
machines industrielles
-
matériel agricole
-
Systèmes de contrepoids
-
Charnières robustes
-
liaisons mécaniques
-
machines d'emballage
-
dispositifs médicaux
-
Composants aérospatiaux
-
Équipement de défense
Que vous ayez besoin d’un ressort de remplacement, d’un composant conçu sur mesure pour un nouveau produit ou d’une solution OEM prête pour la production, OmniCoil conçoit et fabrique des ressorts de double torsion offrant des performances fiables et une durabilité à long terme.
Conçu pour votre application
Chaque application est unique. Chaque ressort de torsion double est conçu sur mesure en tenant compte de facteurs tels que : le couple de sortie requis, l’angle de rotation, la répartition de la charge, l’espace d’installation disponible, la configuration des pattes, le choix des matériaux, l’environnement d’utilisation et la durée de vie prévue.
Comment fonctionnent les ressorts de torsion doubles
Comprendre l'ingénierie des ressorts de torsion doubles
Un ressort de torsion double est constitué de deux spires reliées par un pont central. Lorsqu'une force de rotation est appliquée, les deux spires travaillent de concert pour emmagasiner de l'énergie et générer un couple, permettant ainsi au ressort d'offrir une réponse en rotation plus équilibrée et contrôlée.
Contrairement à un ressort de torsion simple qui applique la force à partir d'une seule spire, un ressort de torsion double répartit la charge sur deux spires reliées entre elles. Cette conception permet d'améliorer la stabilité, d'accroître le couple admissible et d'offrir des performances plus constantes dans les applications nécessitant un mouvement synchronisé.
Chez OmniCoil Spring Works Inc., chaque ressort de torsion double est conçu en fonction des exigences de couple de l'application, de l'angle de fonctionnement, de l'espace disponible, des propriétés des matériaux et de la durée de vie prévue.
Considérations clés relatives à la conception des ressorts de torsion doubles
Design Factor | Effect on Performance |
|---|---|
Diamètre du fil | Détermine la résistance et la capacité de couple |
Diamètre de la bobine | Influence la flexibilité et les niveaux de stress |
Nombre de bobines | Influe sur la raideur du ressort et la rotation disponible |
Longueur des jambes | Installation des commandes et transfert de force |
Sélection des matériaux | Détermine la résistance, la résistance à la fatigue et la capacité de résistance à la température. |
Angle de fonctionnement | Influe sur le couple de sortie et la durée de vie |
Tolérance de fabrication | Garantit des performances constantes |
Éléments clés de conception d'un ressort de torsion double
Rotation et couple
Lorsque les jambes tournent, les bobines résistent au mouvement appliqué et génèrent un couple de rappel.
La quantité de couple produite dépend de :
-
Diamètre du fil
-
Diamètre de la bobine
-
Nombre de spires
-
résistance des matériaux
-
angle de rotation
-
Géométrie du ressort
Corps à double bobine
Les deux sections de la bobine fonctionnent ensemble pour générer une force de rotation.
Avantages:
✓ Capacité de couple accrue
✓ Répartition équilibrée des forces
✓ Stabilité mécanique améliorée
✓ Concentration de charge réduite
Pont central
Le pont central relie les deux sections de spires et transmet la force de rotation entre elles.
La conception du pont influence :
-
La répartition de la charge
-
L’équilibre global du ressort
-
Les exigences d’installation
-
Les performances mécaniques
Configuration des pattes
Les pattes du ressort transmettent le couple des spires à l’application.
La conception des pattes influence :
-
Le mode de montage
-
La direction de la force
-
L’espace disponible pour l’installation
-
L’efficacité globale
Les configurations courantes comprennent :
-
Pattes droites
-
Pattes tangentielles
-
Pattes décalées
-
Pattes formées sur mesure
Types de ressorts à double torsion et configurations de jambes
Ressorts de torsion doubles
Le modèle de ressort de torsion le plus courant, comportant un corps à bobine unique avec deux pattes qui génèrent une force de rotation lorsqu'elles sont déviées.
Idéal pour :
✓ Charnières
✓ Liaisons mécaniques
✓ Loquets
✓ Équipements industriels
Configuration des jambes droites
Une conception de pied simple et polyvalente, utilisée lorsque le transfert direct de la force et une installation facile sont nécessaires.
Idéal pour :
Assemblages mécaniques généraux
Équipements industriels
Produits de consommation
Configuration de jambe tangentielle
Les pattes s'étendent tangentiellement à partir de la bobine, assurant une transmission de force efficace et un mouvement de rotation fluide.
Idéal pour :
Machinerie
Composants automobiles
Équipement de précision
Configuration des jambes décalées
Les pieds sont formés selon des angles ou des décalages spécifiques afin de s'adapter à un espace d'installation limité ou à des exigences de montage spécialisées.
Idéal pour :
Assemblages compacts
Équipement personnalisé
Applications OEM
Configurations de jambes personnalisées
Lorsque les modèles de pieds standard ne répondent pas à vos exigences de conception, OmniCoil peut fabriquer des géométries de pieds entièrement personnalisées à partir de vos dessins, fichiers CAO ou spécifications techniques.
Les options personnalisées incluent :
angles de jambes spéciaux
Courbures personnalisées
Plusieurs longueurs de jambes
Extrémités formées
Conceptions spécifiques à l'application
Choisir la bonne jambe Conf.
Notre équipe expérimentée fournit des conseils d'application et une assistance à la conception des ressorts pour vous aider à sélectionner la configuration de pieds la plus adaptée à vos besoins, notamment les conditions de montage, le mouvement de rotation, les contraintes d'espace et les exigences opérationnelles.
Facteurs d'ingénierie à prendre en compte :
Couple requis
Sens de rotation
espace d'installation disponible
Méthode de montage
Déplacement angulaire
Cycle de vie
exigences d'assemblage
La conception réussie d'un ressort de torsion double repose sur l'équilibre entre les exigences de couple, la géométrie du ressort, les propriétés des matériaux et les conditions de fonctionnement. OmniCoil Spring Works Inc. met à profit son expertise de fabrication éprouvée et son assistance technique pour produire des ressorts de torsion doubles conçus pour une performance fiable et une longue durée de vie.
Matériaux pour ressorts à double torsion
Choisir le bon matériau pour la résistance, la durabilité et la performance
Le choix des matériaux est crucial pour les performances et la durée de vie d'un ressort de torsion double. Un matériau approprié influe sur la capacité de couple, la résistance à la fatigue et à la corrosion, la tenue en température et la durée de vie globale.
Chez OmniCoil Spring Works Inc., nous fabriquons des ressorts de torsion doubles sur mesure en utilisant une large gamme de matériaux de ressorts de haute qualité, choisis en fonction des exigences de l'application, des conditions de fonctionnement, des attentes en matière de performance et des défis environnementaux.
Comparaison des matériaux des ressorts à double torsion
Material Name | Strength Rating | Corrosion Resistance Rating | Max Operating Temperature | Typical Application | Key Benefits |
|---|---|---|---|---|---|
Alliages de titane | 4 | 5 | Jusqu'à 400 °C (752 °F) | Aérospatiale, défense, implants médicaux, systèmes maritimes | Légèreté, résistance exceptionnelle à la corrosion, rapport résistance/poids élevé. |
Fil musical (ASTM A228) | 5 | 2 | Jusqu'à 120 °C (250 °F) | Équipements industriels généraux, composants automobiles, produits de consommation, machines | Résistance à la traction maximale, excellente durée de vie en fatigue, économique, idéal pour les applications dynamiques. |
Bronze phosphoreux | 3 | 4 | Jusqu'à 200 °C (392 °F) | Contacts électriques, instruments de précision, interrupteurs | Excellente conductivité électrique et bonne résistance à la corrosion. |
Chrome silicium (ASTM A401) | 5 | 2 | Jusqu'à 250 °C (482 °F) | Équipements de course, automobiles poids lourds, aérospatiale et minier | Résistance exceptionnelle à la fatigue et performances sous charges élevées. |
Acier inoxydable 302 | 4 | 4 | Jusqu'à 290 °C (554 °F) | Industrie agroalimentaire, dispositifs médicaux, équipements maritimes, électronique | Excellente résistance à la corrosion, avec une robustesse et une durabilité élevées. |
Guide de sélection des matériaux
Music Wire
Le matériau pour ressorts le plus utilisé, offrant une résistance à la traction et une performance en fatigue exceptionnelles pour les applications de ressorts de torsion à usage général.
Idéal pour :
machines industrielles
Composants automobiles
Produits de consommation
Production à grand volume
Fil trempé à l'huile
Offre une excellente robustesse et une grande durabilité aux ressorts de torsion de grande taille soumis à des charges de rotation répétées.
Idéal pour :
matériel agricole
Machinerie lourde
Matériel de construction
applications industrielles
Acier inoxydable (302, 316 et 17-7 PH)
Offre une excellente résistance à la corrosion tout en maintenant des performances mécaniques fiables dans des environnements exigeants.
Idéal pour :
transformation des aliments
Équipement médical
environnements marins
Applications extérieures
traitement chimique
Chrome silicium et chrome vanadium
Conçu pour les applications à fortes contraintes et à cycles élevés où une résistance supérieure à la fatigue et une longue durée de vie sont essentielles.
Idéal pour :
Systèmes automobiles
Automatisation industrielle
Équipement lourd
Applications de performance
Alliages spéciaux
Des matériaux tels que l'Inconel X-750 et le bronze phosphoreux sont sélectionnés pour les applications nécessitant une résistance exceptionnelle à la corrosion, une capacité à supporter des températures élevées ou une conductivité électrique.
Idéal pour :
Aérospatial
Pétrole et gaz
Systèmes électriques
traitement chimique
environnements d'exploitation extrêmes
Vous ne savez pas quel matériau choisir ?
Le choix du matériau idéal pour un ressort de torsion double ne dépend pas uniquement de sa résistance. Des facteurs tels que le couple requis, les cycles de fonctionnement, l'exposition à la température, la résistance à la corrosion et l'environnement d'utilisation du ressort influencent également ce choix.
Notre équipe expérimentée peut vous conseiller sur le choix des matériaux et vous aider à identifier le matériau de ressort le plus adapté aux exigences de performance, de durabilité et de service de votre application.
Spécifications des ressorts de torsion doubles
Chaque ressort de double torsion sur mesure est conçu et fabriqué selon des exigences précises en matière de performances et de dimensions. Des spécifications précises garantissent que le ressort fournit le couple requis, s’intègre correctement à l’assemblage et offre des performances fiables tout au long de sa durée de vie prévue.
Chez OmniCoil Spring Works Inc., nous fabriquons des ressorts de double torsion sur mesure à partir de plans techniques, de modèles CAO, de pièces échantillons ou des exigences spécifiques de votre application. Notre équipe utilise ces spécifications pour produire des ressorts aux dimensions constantes, offrant des performances de couple fiables et la qualité requise pour les applications exigeantes.
Specification | Purpose | Custom Options |
|---|---|---|
Diamètre du fil | Détermine la résistance du ressort, sa capacité de couple et sa durée de vie en fatigue. | Fabriqué selon vos dimensions requises. |
Diamètre intérieur (DI) | Assure un ajustement parfait sur les arbres, les goupilles ou les mandrins. |
Entièrement personnalisable. |
Diamètre extérieur (DE) | Définit la taille globale du ressort et le jeu d'installation. | Conçu pour s'adapter à votre assemblage. |
Longueur du corps | Détermine la longueur active de la bobine et la rotation disponible. | Longueurs de corps personnalisées disponibles. |
Nombre de bobines | Influence la raideur du ressort, le couple de sortie et la déviation angulaire. | Conçu pour répondre à vos exigences de performance. |
Longueur des jambes | Transfère le couple du ressort à l'application. | Longueurs de jambes standard et sur mesure disponibles. |
Configuration des jambes | Détermine le montage, la direction de la charge et la transmission de la force. | Lignes droites, tangentielles, décalées et modèles sur mesure. |
Angle de rotation | Définit la course angulaire de travail du ressort. | Optimisé pour votre application. |
Exigences de couple | Spécifie la force de rotation requise à un angle donné. | Conçu pour répondre aux spécifications de performance. |
Matériel | Influe sur la résistance, la résistance à la fatigue, la résistance à la corrosion et la tenue en température. | Large choix de matériaux pour ressorts disponibles. |
Finition de surface | Améliore la résistance à la corrosion, la protection contre l'usure et la durabilité. | Plusieurs options de finition disponibles. |
Tolérances de fabrication | Garantit la précision dimensionnelle et une qualité de production constante. | Fabrication de précision selon les spécifications du client. |
Les performances d'un ressort de torsion double dépendent de l'interaction entre ses deux spires, de la conception du pont, de la géométrie des bras, des propriétés des matériaux et des conditions de fonctionnement. Une conception soignée et une fabrication précise garantissent un couple constant, un fonctionnement équilibré et une grande durabilité.
Applications des ressorts à double torsion
Ressorts de torsion doubles fiables pour applications mécaniques exigeantes
Les ressorts de torsion doubles sont utilisés dans les applications exigeant une force de rotation constante, un couple équilibré et une capacité de charge accrue. Leur conception à double spire permet un mouvement synchronisé, une meilleure répartition de la charge et un fonctionnement plus fluide dans les systèmes mécaniques où la fiabilité et la constance des performances sont essentielles.
Chez OmniCoil Spring Works Inc., nous fabriquons des ressorts de torsion doubles sur mesure pour les équipementiers et les fabricants de tous les secteurs qui exigent précision, durabilité et performance à long terme.
Automobile et transport
Les ressorts de traction sont largement utilisés dans les systèmes automobiles où une tension contrôlée et un mouvement fiable sont essentiels.
Applications courantes :
-
mécanismes et ensembles de véhicules
-
Systèmes de verrouillage
-
Mécanismes de siège
-
Systèmes de portes et de fermetures
-
Équipement de transport
Quand choisir un ressort de torsion double
01
Couple plus élevé
02
Mouvement de rotation équilibré
03
Complexité mécanique réduite et stabilité améliorée
04
Fonctionnement fiable sur des cycles répétés
05
Conceptions sur mesure pour espaces d'installation limités
Choisir entre ressorts de torsion simples et doubles
Les ressorts de torsion simples et doubles sont tous deux conçus pour fournir une force de rotation, mais leurs configurations et leurs caractéristiques de performance les rendent adaptés à des applications différentes.
Un ressort de torsion simple est généralement utilisé pour les mécanismes de rotation standard où une seule spire suffit à fournir le couple requis. Un ressort de torsion double utilise deux spires reliées entre elles pour offrir un couple équilibré, une meilleure répartition de la charge et un mouvement synchronisé, ce qui le rend adapté aux applications exigeant une force de rotation plus élevée et une stabilité accrue.
Comprendre les différences entre les ressorts de torsion simples et doubles aide les ingénieurs, les concepteurs et les fabricants à choisir la solution de ressort adaptée en termes de performance, de fiabilité et de durabilité à long terme.
Compression
Force de poussée
Extension
Force de traction
Torsion
Force de rotation
Double torsion
Force de rotation
Torsion • Compression • Extension — Ressorts de précision pour toutes les applications
